164. 현대자동차 산타페 DM 퓨즈 박스의 위치와 퓨즈 라벨

164. 현대자동차 산타페 DM 퓨즈 박스의 위치와 퓨즈 라벨

현대 자동차 산타페 DM 퓨즈 박시의 위치

산타페 DM의 퓨즈는 박스 크게 3가지로 나눌 수 있다. 하나는 운전전 앞 왼쪽에 있고, 하나는 엔진룸 배터리 옆에 있고, 마지막으로 하나는 엔진룸 오른쪽에 있다. 기본적으로 이 위치를 알고 있어야 전기적 고장이 발생했을 때 원인을 찾기가 쉽다.

퓨즈의 기능

전기 회의 과부하를 방지하기 위해 자동차에 장착된다. 그래서 자동차 퓨즈가 끊어지면, 시동이 안 걸리거나 에어컨이 작동하지 않거나, 헤드램프가 켜지지 않거나, 실내 램프가 켜지지 않거나, 리어 콤비램프나 자동차 냉각팬 등이 작동하지 않는다.

자동차 장기간 미 사용 시 퓨즈는 OFF 하도록 한다.

운전석 앞 왼쪽에 OFF 스위치로 하면 자동차의 모든 전원 장치가 차단 되므로 회로도 보호하고, 배터리의 자연 방전율도 떨어져 배터리 수명이 늘어나게 된다. 단 OFF시 모든 전기 장치가 초기화 될 수 있으니, 원래 조건대로 설정하도록 하자.

규격의 퓨즈를 사용한다.

자동차의 어떤 전기 회로가 과부하가 걸려 퓨즈가 끊어지면 비상 조치로 철사나 은박지로 임시로 연결할 수 있으나, 자동차 사용 후 즉시 원래 용량의 규격 퓨즈로 교체하도록 한다. 전기 회로 과부하시 전기회로의 오작동이나 전기 회로가 망가질 수 있다.

현대자동차 산타페 DM 퓨즈 박스의 위치

산타페는 퓨즈 박스가 3곳으로 나누어져 있다. 운전석 앞에 1곳과 엔진룸에 2곳이 있다.

자동차 전기 장치 이상 시 반드시 3곳의 퓨즈 박스 라벨을 보고 전기 회로 고장 부위를 점검해서 찾아 가도록 하자.

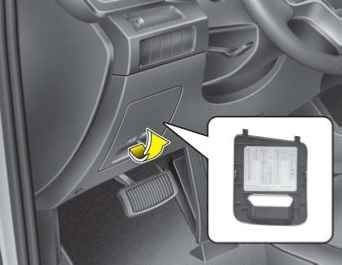

                    운전석 퓨즈 박스

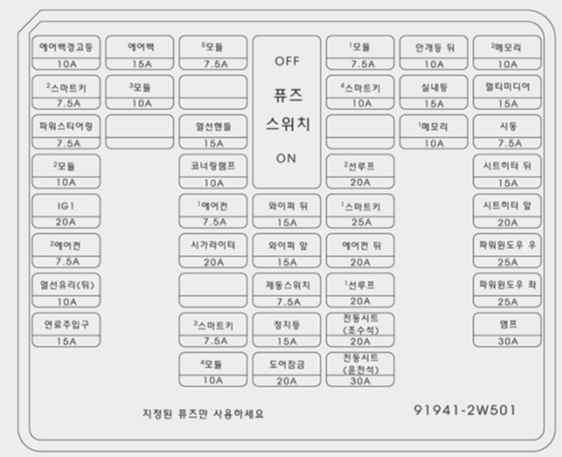

                                  운전석 퓨즈 박스 라벨

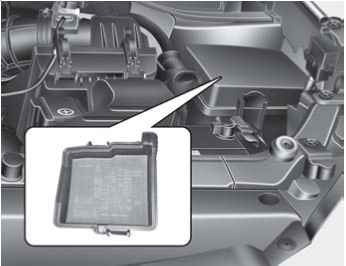

               엔진룸(퓨즈/릴레이 박스)

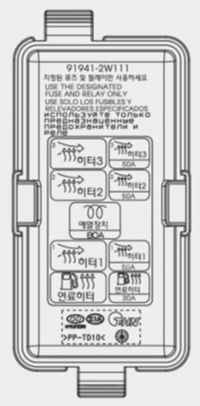

 엔진룸(퓨즈/릴레이 박스) 라벨(동승석 쪽)

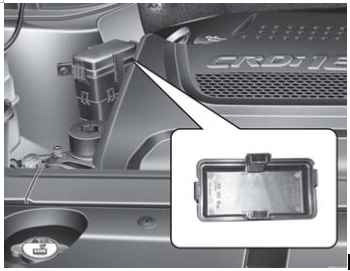

         엔진룸(퓨즈/릴레이 박스)

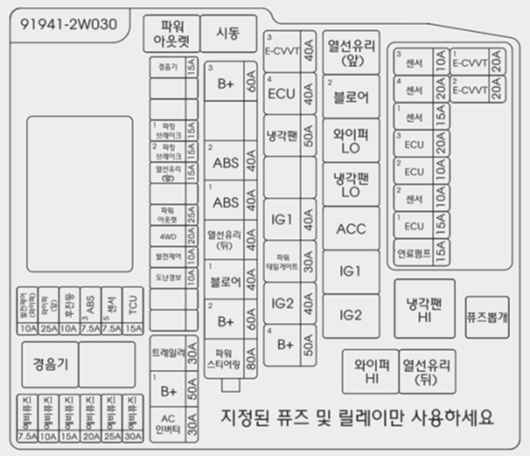

                 엔진룸(퓨즈/릴레이 박스) 라벨(운전석 쪽)

* 참조: 현대자동차 산타페 DM 취급설명서
