171. 아반떼 통합 경고등 점등 확인 사항

자동차 안전,관리,사용법 2016.05.03 16:28 Posted by 자동차 전문 교육 자동차 역사가

171. 아반떼 통합 경고등 점등 확인 사항

다음과 같은 시스템에 이상 발생 시, 통합 경고등이 켜지며, 세부 경고 내용은 LCD 표시창에 표

시 된다.

통합 경고등이 경고하는 상황은

- 타이어 저압경고 (TPMS)

- 후측방 경보 시스템(BSD) 오류

- 긴급제동시스템(AEB) 고장

- 스마트 크루즈 컨트롤 시스템(SCC)오류

- 스마트 하이빔 어시스트(SHBA) 고장

- 외장 램프 고장

등이며, 차량 사양에 따라 표시되는 경고 상황은 달라질 수 있습니다.

경고 상황이 해제 되면 통합 경고등은 꺼집니다.

(예 : 와셔액 보충 경고 후 와셔액 보충시 등)



아반떼 AD 통합 경고등



댓글을 달아 주세요

170. 아반떼 크루즈 표시등 점등

자동차 안전,관리,사용법 2016.04.25 22:26 Posted by 자동차 전문 교육 자동차 역사가

170. 아반떼 크루즈 표시등 점등

크루즈 컨트롤 「CRUISE」 스위치를 누르면 CRUISE 표시등이 켜져 크루즈 컨트롤을 사용할 수 있음을 나타내며, 스위치를 다시 한번 누르면 CRUISE 표시등이 꺼져 크루즈 컨트롤이 작동되지 않음을 나타냅니다.

슈퍼비젼 타입 클러스터는 표시등이 LCD 표시창 내에 켜집니다.



크루즈 표시등


댓글을 달아 주세요

169. 차선이탈 경보 시스템 설정 표시등(LDWS : Lane Departure Warning System) 점등 시 증상

버튼을 누르면 차선이탈 경보 시스템 설정 표시등이 흰색(준비 상태)으로 켜지며, 작동 시 녹색

으로 계기판에 켜집니다.

차선이탈 경보 시스템에 이상이 있으면 표시등이 황색으로 켜집니다.

황색으로 켜질 경우 가까운 자동차 정비소에서 점검을 받으십시오.



차선이탈 경보 시스템 설정 표시등

※ LDWS : Lane Departure Warning System

* 참조 : 아반떼 취급설명서


댓글을 달아 주세요

168. 아반떼 디젤 예열 표시등 점등 시 증상 및 조치 방법

자동차 안전,관리,사용법 2016.04.23 08:00 Posted by 자동차 전문 교육 자동차 역사가

168. 아반떼 디젤 예열 표시등 점등 시 증상 및 조치 방법

예열 플러그의 예열상태를 표시한다.

표시 조건

• 시동 「ON」 상태가 되면 켜지고 예열 플러그의 예열이 완료되면 꺼집니다. 표시등이 꺼지지 않으면 시동이 걸리지 않을 수 있습니다.

• 엔진 냉각수의 온도에 따라 예열 표시등이 꺼지는 시간이 다를 수 있다.

예열 표시등 점등 시 조치 사항

• 엔진 시동 후 차량 주행 중에 지속적으로 예열표시등이 깜빡이는 경우에는 차량 주행(자동 변속기 차량)에 이상이 발생할 수 있으므로 자동차 정비소에서 점검 및 정비를 받도록 한다.

• 예열 표시등이 깜빡이면 예열 시스템에 이상이 발생한 것이므로 가능한 빨리 가까운 자동차 정비소에서 정비를 받으십시오. 방치하면 화재 발생의 우려가 있습니다.

• 충분한 예열시간(최대 10초)이 경과했는데도 계속 켜져 있으면 예열 등 관련 전기 이상 또는 엔진 제어 장치 고장일 수 있습니다. 켜져 있는 상태로 계속 주행하면 운전성능과 배기 계통 손상등이 초래될 수 있으므로 가능한 빨리 정비소에서 정비를 받으십시오.



디젤 예열 표시등

* 참조: 아반떼 AD 취급 설명서



댓글을 달아 주세요

167. 긴급제동 시스템(AEB : Autonomous Emergency Braking) 경고등 점등 시 조치

일반적으로 시동 「 ON」 상태에서 표시등이 켜지고, 이상이 없으면 약 3초 후 꺼집니다.

긴급제동 시스템에 이상이 있을 경우 켜집니다. 시동 후에도 계속 긴급 제동 시스템이 점등되면 가까운 자동차 정비소를 찾아 정비 하도록 하자.

※ AEB : Autonomous Emergency Braking



긴급제동 시스템(AEB : Autonomous Emergency Braking)


댓글을 달아 주세요

165. 타이어 에너지 소비효율등급 보는 법?

자동차 안전,관리,사용법 2016.04.11 22:53 Posted by 자동차 전문 교육 자동차 역사가

165. 타이어 에너지 소비효율등급 보는 법?

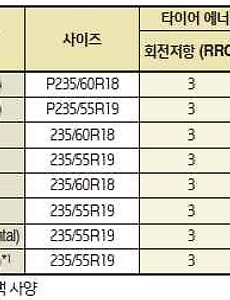

                                               타이어 에너지 소비효율 등급(현대차 아반떼 취급설명서 참조)

※ 회전저항 (RRC) : 타이어에 걸리는 하중에 대한 회전저항의 비

- 1 ~5등급까지 있으며 1등급에 가까울수록 소비 효율이 높아집니다.

※ 젖은 노면 제동력 (G) : 기준 타이어 대비 시험대상 타이어의 젖은 노면 제동성능 비율

- 1 ~ 5등급까지 있으며 1등급에 가까울수록 젖은 노면에서의 제동력이 좋습니다.



댓글을 달아 주세요

165. 자동차 법규상의 차종 분류법은? (운행차 기준)

자동차 안전,관리,사용법 2016.03.15 09:25 Posted by 자동차 전문 교육 자동차 역사가

165. 자동차 법규상의 차종 분류법은? (운행차 기준)

자동차는 법규상으로 아래와 같이 분류 됩니다.

최소한 자기 자동차가 어떤 규격인지는 알아 봅시다.


- 운행차 배출허용기준의 차종 구분은 자동차관리법 제3조 1항 및 같은 법 시행규칙 제2조에 따름.

먼저 보통 경차라 부르는 차종으로 모닝, 스파크가 이에 해당합니다.

1. 경자동차 : 배기량 1000cc 미만의 길이 3.6m, 너비 1.6m, 높이 2.0m 이하인 자동차

                                                 경자동차 모닝


이외에 경차를 제외한 소형차/준중형차/중형차/준대형차/대형차를 전부 합쳐서 승용 자동차로 합니다. 보통 10인 이하를 말합니다.

2. 승용자동차 : 10인 이하를 운송하기에 적합하게 제작된 자동차

                                          현대 자동차 아반떼


승합자동차는 보통 미니밴이라 부르는 차량으로 11인 이상을 운송하는 차량입니다. 현대자동차의스타렉스가 이에 해당합니다.

3. 승합자동차 : 11인 이상을 운송하기에 적합하게 제작된 자동차


                                                       승합자동차 스타렉스


화물자동차는 사람을 운송하는 용도가 아닌 화물을 전문적으로 운송하기 위한 자동차입니다.

4. 화물자동차 : 화물을 운송하기 적합하게 제작된 자동차


5. 특수자동차 : 견인, 구난 등 특수한 작업을 수행하기에 적합하게 제작된 자동차 승용•승합•화물자동차가 아닌 자동차

※ 승합ㆍ화물ㆍ특수자동차의 소형은 다음과 같으며 그 외는 중형 또는 대형으로 분류됨.

승합자동차(소형) : 승차정원이 15인 이하인 것으로, 길이 4.7m, 너비 1.7m, 높이 2.0m 이하

화물자동차(소형) : 최대적재량이 1톤이하인 것으로, 총중량이 3.5톤이하

특수자동차(소형) : 총중량이 3.5톤 이하

※ 비고 : 엔진후드 안쪽에 부착된 배출가스표지판의 차종 구분은 제작차 기준으로 차량에 따라 운행차 기준과 상이할 수 있다.



댓글을 달아 주세요

164. 현대자동차 산타페 DM 퓨즈 박스의 위치와 퓨즈 라벨

자동차 안전,관리,사용법 2016.03.02 22:06 Posted by 자동차 전문 교육 자동차 역사가

164. 현대자동차 산타페 DM 퓨즈 박스의 위치와 퓨즈 라벨

현대 자동차 산타페 DM 퓨즈 박시의 위치

산타페 DM의 퓨즈는 박스 크게 3가지로 나눌 수 있다. 하나는 운전전 앞 왼쪽에 있고, 하나는 엔진룸 배터리 옆에 있고, 마지막으로 하나는 엔진룸 오른쪽에 있다. 기본적으로 이 위치를 알고 있어야 전기적 고장이 발생했을 때 원인을 찾기가 쉽다.


퓨즈의 기능

전기 회의 과부하를 방지하기 위해 자동차에 장착된다. 그래서 자동차 퓨즈가 끊어지면, 시동이 안 걸리거나 에어컨이 작동하지 않거나, 헤드램프가 켜지지 않거나, 실내 램프가 켜지지 않거나, 리어 콤비램프나 자동차 냉각팬 등이 작동하지 않는다.

자동차 장기간 미 사용 시 퓨즈는 OFF 하도록 한다.

운전석 앞 왼쪽에 OFF 스위치로 하면 자동차의 모든 전원 장치가 차단 되므로 회로도 보호하고, 배터리의 자연 방전율도 떨어져 배터리 수명이 늘어나게 된다. 단 OFF시 모든 전기 장치가 초기화 될 수 있으니, 원래 조건대로 설정하도록 하자.


규격의 퓨즈를 사용한다.

자동차의 어떤 전기 회로가 과부하가 걸려 퓨즈가 끊어지면 비상 조치로 철사나 은박지로 임시로 연결할 수 있으나, 자동차 사용 후 즉시 원래 용량의 규격 퓨즈로 교체하도록 한다. 전기 회로 과부하시 전기회로의 오작동이나 전기 회로가 망가질 수 있다.


현대자동차 산타페 DM 퓨즈 박스의 위치

산타페는 퓨즈 박스가 3곳으로 나누어져 있다. 운전석 앞에 1곳과 엔진룸에 2곳이 있다.

자동차 전기 장치 이상 시 반드시 3곳의 퓨즈 박스 라벨을 보고 전기 회로 고장 부위를 점검해서 찾아 가도록 하자.

                    운전석 퓨즈 박스




                                  운전석 퓨즈 박스 라벨




               엔진룸(퓨즈/릴레이 박스)


 엔진룸(퓨즈/릴레이 박스) 라벨(동승석 쪽)


         엔진룸(퓨즈/릴레이 박스)




                 엔진룸(퓨즈/릴레이 박스) 라벨(운전석 쪽)

* 참조: 현대자동차 산타페 DM 취급설명서


댓글을 달아 주세요

163. 디젤(경유) 자동차 무부하 급가속 3모드 매연 측정방법

자동차 안전,관리,사용법 2016.02.29 15:47 Posted by 자동차 전문 교육 자동차 역사가

163. 디젤(경유) 자동차 무부하 급가속 3모드 매연 측정방법

자동차 정비 산업기사나 자동차 정비 기사 시험 시 반드시 나오는 실습 문제 중의 하나가 경유(디젤) 자동차의 매연 측정법이다.

혹시 자동차 정기 점검 시 매연 측정 시 아래 매연 측정 과정을 익혀 두면 도움이 될 것이다.

엔진이 완전히 정상 온도를 도달한 후 매연 측정기를 설치하여 아래 그림과 같은 방법에 의해 매연을 측정한다.

1. 차량을 평지에 정차시키고, 변속기를 중립에 위치한 후, 모든 전기장치 및 에어컨을 끈다.

2. 매연 측정전 배기계에 쌓인 매연을 제거하기 위해 불어내기를 3회 실시합니다.(불어내기 방법은 공회전 상태에서 최고 회전속도까지 2초 내 도달한 후 2초간 유지합니다. 다시 공회전 상태로 5~6초간 유지한 후 동일한 방법으로 불어내기를 총3회 실시한다.)

3. 불어내기를 실시한 후 매연측정을 3회 실시합니다.

4. 최고 회전속도까지 급가속 하여 첫번째 매연을 측정합니다.

▶ 운행중인 상태의 자동차 매연 측정 운행중인 차량의 매연은 도로 여건에 따라 비디오 카메라를 사용하여 측정하기도 하며, 매연도 2도라 함은 매연이 지속적으로 배출되는 것을 식별할 수 있고 매연이 배기관 주위를 흐리게 하는 것을 의미합니다.

▶ 매연 농도의 산출방법

3회 측정한 매연 농도의 평균값으로 측정치를 정합니다. 이때 3회 측정한 측정치의 최소값과 최대값의 차이가 5%를 초과한 때에는 2회를 다시 측정하여 총 5회중 최대값과 최소값을 제외한 나머지 값의 평균값을 그 차의 매연 농도로 합니다.

* 참조 : 현대자동차 산타페 DM 취급설명서



경유(디젤차량) 무부하 급가속 3모드 매연측정 방법



댓글을 달아 주세요

162. 현대자동차 산타페 디젤 질소산화물 저감 장치

자동차 안전,관리,사용법 2016.02.27 22:32 Posted by 자동차 전문 교육 자동차 역사가

162. 현대자동차 산타페 디젤 질소산화물 저감 장치

디젤 질소산화물 저감장치는 배기가스 중 질소산화물을 제거하는 장치입니다. 연료 품질에 따라배기가스에서 냄새가 발생할 수 있으며 질소산화물 저감 성능이 저하 될 수 있으므로 정규 규격의 연료를 사용 하도록 한다.

* 참조 : 현대자동차 산타페 취급설명서
