싼타페 DM 연료필터 교환! 연료필터 교환 경고등 점등시 교환 방법



연료필터 교환 경고등 점등이 시 조치

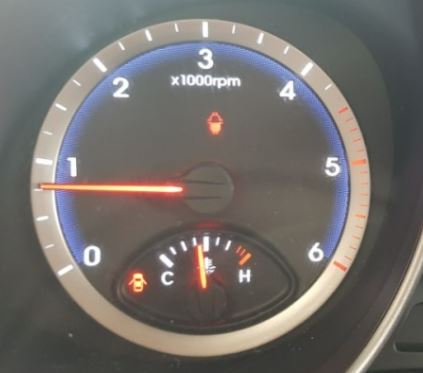

싼타페 DM 연료필터 경고등 점등 모습
좌측에 보시면 빨간색 전구같이 생긴 모양이 점등되어 있다.

싼타페 연료 필터 경고등 점등

연료필터 경고등이 점등시 일시적으로 점등되었다가 자동적으로 소등되기도 하지만

점등 후 장시간 소등되지 않으면 빠른 시일내 정비소에 가서 교환해야 한다.



연료필터 교환주기와 연료필터 점등 원인




연료필터 교환주기

연료필터 교환주기는 가솔린 엔진과 디젠엔진으로 구분된다.

가솔린 엔진 : 40,000~60,000KM
디젤 엔진 : 30,000~ 40,000KM



디젤 연료필터의 기능

자동차 경유속에 있는 수분을 제거해 주고, 연료내에 있는 불순물을 제거해 준다.



연료필터 교체 주기가 지나면 생기는 고장 증상

겨울철에 시동 불량, 주행 중 가속 시 울컥 거리는 현상, 연비가 나빠진다.

정비 매뉴얼상의 연료필터 교환 주기
거의 80,000KM가 주행 중임에도 연료필터 교체 경고등이 들어 오지 않기도 한다. 위의 연료필터 교환주기를 넘어 교환하지 않아도 별 문제는 없으나 될 수 있으면 교환 주기에 맞춰 교환해 주면 차량에 큰 문제가 발생하는 것을 방지해 주고, 자동차의 상태를 최고로 유지해 줄 수 있다.

연료필터 교환 경고등 점등 원인
일반적으로 연료필터에 결합되어 있는 수분 센서가 필터 내부의

일정량 이상의 수분을 감지하면 연료필터 교체를 알리는 경고등을

점등시키게 된다.(위 사진의 녹색부분이 센서이다)

1. 연료필터 교환주기 경과 : 8km가 넘어도 점등되지 않을 수도 있다.

2. 연료필터 수분량 과다로 인한 연료필터 경고등 점등

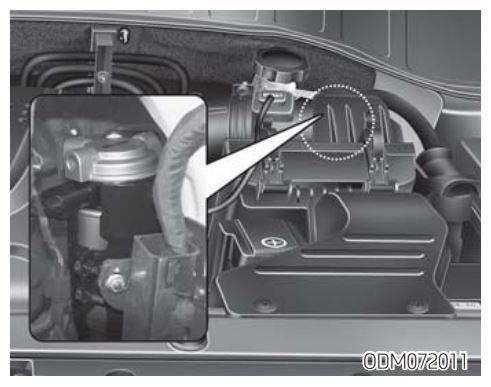

싼타페 DM 엔지룸에 연료필터(출처: 싼타페 취급설명서)



싼타페 DM 연료필터 위치


싼타페 DM 기준
에어필터 케이스를 들어내고~
엔지룸 오른쪽 끝에 위치해 있다.

탈거를 위해서 볼스 렌치 몇 종과 ECU 케이블을 제거해야 한다.

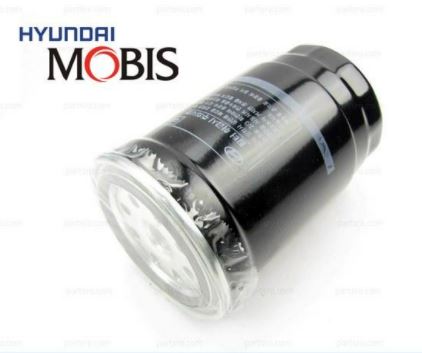

싼타페 연료 필터 카트리지(출처: 인터넷)



연료필터 교한 비용과 부품구매



연료필터 교환 비용
연료필터는 우선 카트리지와 아세이(ASSEMBLE)로 구분이 된다.
카트리지만 사면 18천원 정도이고, 아세이를 구매 시 5~7만원 정도하니

오픈 마켓에서 가격을 확인 후 구매하도록 하자.

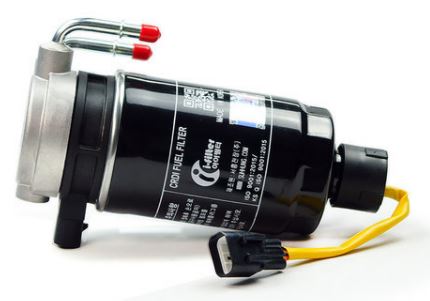

싼타페 DM 연료 핕터 아세이(출처: 인터넷)

우리는 특별하지 않는 이상 아세이가 필요 없고 일반적으로 카트리지만

구매하면 되나 일반 정비소에 가면 연료필터 카트리지만 잘 교체해 주지

않는다. 카트리지만 교환하려면 공임나라에 가면 교체가 가능하다.




싼타페 DM 연료필터 가격
현대 모비스에서 직접 구매하였고
18,700
- 부품비용
30,000
- 연료필터 교환 작업 공임
50,000원에 연료필터 교환 할 수 있다.



일반 정비소에서 연료필터 아세이를 전체로 교체하려면 부품값 및 공임을

포함하면 15만원~17만원이오니 비교적 값싸게 교체하려면

연료필터 카트리지(1.5만원)를 직접 구매하여 연료필터 교환 공임은

3만원만 주면 된다.



연료필터 교환 작업 공임은 업체에 따라 차이가 있을 수 있다.



싼타페 DM 연료필터 교환 방법





1. 우선 에어 덕트 및 에어필터 케이스를 제거
연료필터 탈거하는데 공간이 부족하기 때문에 공간확보를 위해서
서로 조여주고 있는 볼트들을 풀어준다. 연결부에 잠겨 있는 볼트와 고정하기 위해 체결된 볼트를 모두 제거



연료필터를 탈거하기 위해 추가적으로 몇가지 고정되어 있는 부품을 해체해주어야 하는데

2. ECU 와 베터리 고정틀을 분해

ECU와 배터리 고정틀을 해체해 주면

위 사진처럼 연료필터가 모습을 나타난다.

3. 부착된 연료필터 탈거

 고정되어 있는 연료필터를 탈거하면 주의하셔야 할 부분이
필터 내부에 연료가 남아 있기 때문에 연료를 빼 주는 작업을 해야 한다.



4. 연료필터 브라켓 분리 후 연료필터 교체



브라켓 탈거 후 새 연료필터로 교체

5. 분해의 역순으로 탈거한 부품들을 결함 및 고정해 준다.

각종 커낵터 연결과 부품 제 결합 및 고정을 하게 되면
연료필터 교환 작업의 완료 단계



6. 진단기(Hi scan) 연결해서 연료필터 경고등 점등 코드 삭제



진단기 통해 코드삭제 후
시동을 켠다.

처음에 시동을 키면 시동이 걸리지 않는다.

교환한 새 연료필터까지 아직 연료가 전달되지 않았기 때문이다.

이후 2~3번 더 시동을 거시면 시동이 걸리게 된다.

이후 연료라인 에어빼기 작업까지 마무리 해주면
드디어 연료필터 교환 작업이 끝나게 된다. 그런데 연료 라인 에어빼기

작업은 진단기(hi scan)의 에어빼기 기능을 사용해야만 가능하다.
이렇게 까지 30분에서 1시간 정도 소요되는데 정비사의 숙련도에 따라

달라진다.

사실 디젤 연료필터 교체는 자가 정비가 가능하다고 생각되나, 부품도

오픈 마켓에서 카트리지 혹은 연료필터 아세이로 구매가 가능하고,

실제 사용되는 공구 비교 간단한 폭스 렌치 몇 가지만 있으면 되나

연료 필터 교체 후 연료 라인의 공기 빼기가 진단기를 연결하여 하지

않으면 불가능하다.



저도 혼자 자기 정비로 교체하려고 했으나 마지막 연료 라인 공기 빼기

작업이 여의치 않아 공임나라로 가면 연료 필터 카트리지만 교체하였다.
