자전거 체인(Chain)

체인(Chain) 기능

크랭크에서 발생한 동력을 뒷바퀴 쪽으로 전달 해주는 역할을 한다.

체인 재질

강철 또는 알루미늄이며 뒷 변속 단수에 따라 8, 9, 10, 11단으로 달라진다.

체인을 생산하는 제조사마다 체인의 폭과 길이가 조금씩 다르다. 그러므로 체인을 선택할 때에는 호환성을 고려하여 기어의 단수와 스프라켓의 코그와 코그간의 폭을 확인할 필요가 있다.

 체인의 종류

체인의 종류는 Bushing(부싱) 타입 체인과 Bushingless(부싱리스터잎) 타잎 체인으로 구분한다.

부싱체인

체인 연결핀이 끼워지는 구멍(체인링크)에 부싱이 들어간 체인을 말한다.

부싱이 없는 체인

링크 안에(부싱)이 들어가 있지 않고 핀으로만 바로 연결 되는 방식이다.

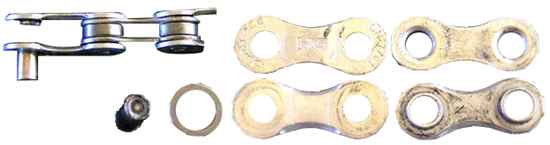

- 다음 그림은 Bushing 체인의 그림이다.

Bushing Chain

- 체인의 종류와 차이점

체인의 종류는 매우 다양하다. 체인을 제조하는 제조사별 차이도 있지만 기어의 단수와 코그(스프라켓의 톱니와 낱장)간의 간격에 따라 체인의 폭이 달라진다.

- 다음그림은 체인 등급의 차이점이다.

Application

Width

Models

Special pin or link

Shimano(시마노)

Super-narrow10-Speed

5.9mm

CN-7800

Reinforced connecting pin

(Silver color w/dark line)

Mega

9-Speed

6.6mm

CN-7701, CN-HG93

CN-HG73, CN-HG-53

Reinforced connectiong pin

(Silver color)

Interactive Glide

7/8-Speed

7.1mm

CN-IG90, CN-IG70,

CN-IG51, CN-IG31

Reinforced connectiong pin

(dark color)

Hyperglide

7/8-Speed

7.3mm

CN-7401, CN-HG91, CN-HG90,

CN-HG70, CN-HG50

Reinforced connectiong pin

(dark color)

Uniglide

6-Speed

7.3mm

CN-UG50, CN-UG51

-



Application

Width

Models

Special pin or link

SRAM(스렘)

9-Speed

6.9mm

PC-99, PC-89R

Powerlink Gold

9-Speed

6.9mm

PC-69, PC-59, PC-49

Powerlink Gold or pin

7/8-Speed

7.1mm

PC-68, PC-58, PC-48

Powerlink Silver or pin

6.8mm

PC-48

Powerlink Silver or pin

5/7-Speed

6.7mm

PC-38, PC-10

Powerlink Gray or pin

1-Speed

7.8mm

PC-1, PC-1 nickel

Snap-Link connector or pin

8.1mm

PC-7x

Standard3-piece connector



Application

Width

Models

Special pin or link

KMC(케이엠씨)

10-Speed

6.2mm

X10

Missing Link CL562

9-Speed

6.6mm

X9,Z9900,Z9200,Z9000

Missing Link CL366,

orslotted link CL566

7/8-Speed

7.1mm

X8,Z92,Z82,Z72,Z51

Missing Link CL571,

orslotted link CL371

6/7-Speed

7.3mm

Z50

Missing Link CL573,

orslotted link CL373



Application

Width

Models

Special pin or link

Campagnolo(캄파놀로)

10-Speed

6.1mm

Record-10

Use link CN-RE200CN

With tool UT-CN200*

9-Speed

6.8mm

Record-9

Standard pin installed with tool

UT-VS090set at 6.85mark



Application

Width

Models

Special pin or link

Sunrace(썬레이스)

9-Speed

6.6mm

CN99

Easylink

7/8-Speed

7.1mm

CN91,CN51

Easylink



Application

Width

Models

Special pin or link

pohloff(롤로프)

9-Speed

6.8mm

SLT99

9-Speed Road

9-Speed MTB

standard pin using tool

Revolver-2 with

position 2 setting

6/7/8-Speed

7.1mm

SLT99

8-Speed Road

8-Speed MTB

standard pin using tool

Revolver-2 with

position 3 setting



Application

Width

Models

Special pin or link

Wipperman-Connex(워퍼멘-커넥스)

10-Speed

6.2mm

10X1,1008

10-speed stainless steel link

9-Speed

6.8mm

9X1,908,904,900

9-speed stainless steel link

6/7/8-Speed

7.2mm

8X1,808,804,800

8-speed stainless steel link

5/6/7-Speed

7.8mm

707,721,700

Connex link

1-Speed

9.2mm

152,IZ1,132

Spring clip #11

13mm

iG8

IG8 link



Application

Width

Models

Special pin or link

Sharp(샤프)

1-speed

13mm

41

-

5/6-speed

7.8mm

Z30

-

1-speed

8.6mm

Z410RB

Z410

-

9.4mm

K710

-

13mm

K910

Z415H

-

체인의 청소를 원활하게 하기 위하여 체인링크를 달아 사용한다.

체링링크 결합 시 스프라켓의 단수에 맞는 체인링크를 사용해야 한다.

Chain Link
