1. 자전거 조향계열 (헤드셋, 스템, 핸들바)

1.1 자전거 Head Sets (헤드셋)

헤드셋은 프레임의 헤드튜브의 장착되는 부품으로 핸들의 조향을 부드럽게 해주는 부품이다. 헤드셋은 헤드튜브의 사이즈와 종류에 따라 다양한 디자인과 사이즈로 만들어 지고 있다.

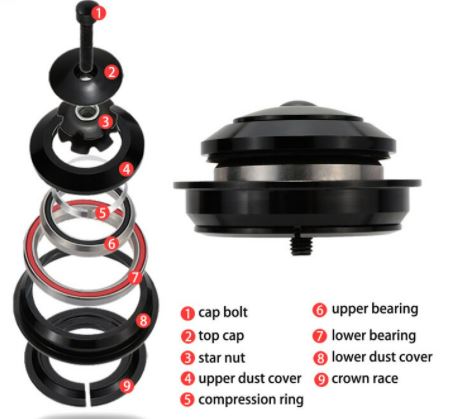

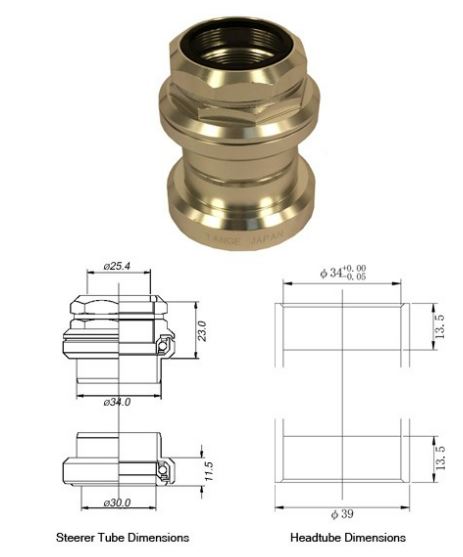

- 1 1/8 Inch(샥의 스티어러 튜브사이즈) 헤드 SET

1 1/8 인치 헤드 셋(1 1/8 inch head set, 출처: 인터넷)

- 1.5 Inch(샥의 스티어러 튜브사이즈) 헤드 SET

1.5 inch head set(출처: 인터넷)

헤드SET 조립 전 프레임의 헤드 튜브 사이즈를 측정하여 알맞은 부품을 사용해야 한다

헤드튜브의 규격은 28.6mm/30mm/34mm등이 있다.

일반 생활 자전거에는 표준 나사타입으로 되어있다.

1.2 스템(Stem)

스템은 핸들과 포크, 프레임을 연결해 주는 부품이다.

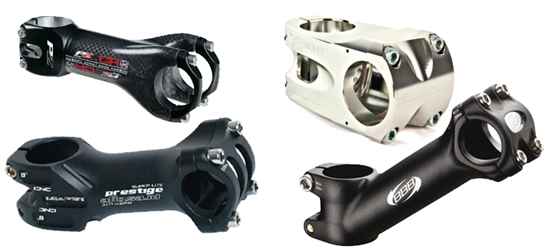

자전거 스템의 종류

스템은 라이더의 신장과 프레임 사이즈에 비례하며 길이와 각도가 결정되며 스템의 사이즈는 길이뿐 아니라 포크 스티어러 사이즈에 맞추어 1“ 1” - 1/8인치가 있으며 각도 또한 다양하다.

소재는 알루미늄, 티타늄 등으로 만들어진다. 또한 핸들 바와 연결되는 클램프의 사이즈는 핸들 바의 두께에 따라 달라진다.

스템 역시 샥의 스티어러 튜브의 직경에 맞는 것을 사용해야 하며 라이더의 취향 라이딩 자세에 따라 스템의 길이(50~130mm)와 핸들 높이를 조정하기 위하여 각도가 있는 스템을 사용하기도 한다.

또한 핸들 바의 결합 부분의 두께에 따라 오버사이즈(31.8mm)와 일반사이즈(25.4mm)로 나누어진다



일반자전거의 스템은 스레드스템을 사용하고 있다.

1.3 핸들바(Handle bar)

핸들은 방향을 바꿀 때 사용되는 부품이며 스템과 연결이 되어있다.

용도에 따라 일자형과 라이져(갈매기형)형으로 나어진다.

일자형은 XC에 라이져형은 DH 또는 프리라이딩에 주로 사용된다.

사이클용으로는 일반적으로 드롭 바와 에어로 바(U) 있다.

스템의 클램프 사이즈에 따라 체결부위의 두께가 달라진다.

자전거 핸들의 소재는 알루미늄, 티타늄, 카본 등으로 만들어진다.

-MTB용 핸들바

일반적으로 MTB 용으로 많이 쓰이지만 생활 자전거, 하이브리드 등에도 사용된다.

- 티피걸 드롭바(Tybical drop bar)
