1. 자전거 바텀브라켓(Bottom Bracket) [자전거 구동계열]

자전거/자전거 정비 2020. 12. 20. 22:01 Posted by 자동차 전문 교육 자동차 역사가

1. 자전거 바텀브라켓(Bottom Bracket) [자전거 구동계열]

Bottom Bracket Shell Widths (비비쉘의 종류와 폭의 규격)

아래의 표는 현재 자전거 프레임에 사용되고 있는 일반적인 프레임의 비비쉘 폭 사이즈이다.

프레임에 BB(Bottom Bracket)를 장착할 때에는 프레임의 비비쉘 폭과 비비의 액슬, 컵의 사이즈를 일치 시키는 것은 매우 중요하다.

BB는 시대의 변화에 따라 일반형에서, 사각BB, 옥타링크 방식BB, 외장형BB, 3016BB(프레임에 3016베아링 삽입방식)으로 변화되어 가고 있다.

Standard

Width(mm)

Application

ISO

68

로드,산악,트렉,트렉킹,자전거 등에 쓰임

ltalian

70

로드, 트렉 자전거에 쓰임

ISO

73

산악, 자전거에 쓰임

ISO

85-100

산악, 다운휠 자전거에 쓰임

1-piece(Ashtabula)

65-68

BMX, 1-장짜리 또는 3-장짜리 크랭크에 쓰임

Thompson(Thun)

65-68

3-장쩌라 크랭크

ISIS Megatecn

68

로드, 산악, ID 43mm, OD 50mm

ISIS Overdrive

68-100



최근에는 BB튜브가 68mm 73mm로 규격화를 실시하고 있으며 사각BB와 옥타링크BB

BB튜브에 따라 규격화된 BB의 재고가 있어야 하는 단점을 외장형 BB는 스페이서링으로

68cm 73cm를 모두 사용할 수 있도록 설계하였다.

 모든 기계가 장점이 있으면 단점이 있듯이 BB 역시 장단점을 갔고 있다.

자전거 프레임의 BB 튜브는 모든 BB를 장착할 수 있으나 BB는 크랭크의 일부 부속임으로 서로 맞아야 사용할 수 있게 설계되어 있음으로 BB교체 시 이를 잘 살펴본 후 결정을 해야 한다.

단 일반 BB와 사각BB는 함께 사용이 가능한 구조로 되어 있으나 프레임의 BB튜브 사이즈를 꼭 확인한 후 사용해야 할 것이다.

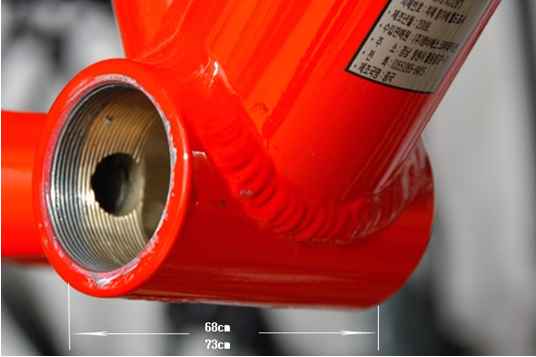

 - 아래 그림은 프레임의 BB 쉘 폭을 나타낸 그림이다.

자전거 프레임 bottom bracket 폭

BB(Bottom Bracket)

BB는 자전거 구동 부품 중 하나로 페달의 동력을 발생시키기 위한 매우 중요한 부품 중 하나 이다. BB는 자전거 프레임 하단 중앙에 위치해 있으며 크랭크 셋과 같이 체결 되어있다.

- BB(Bottom Bracket)의 부분 명칭

Right Side cup(오른쪽 고정컵)

BB의 오른쪽 컵은 프레임에 고정시키기 위한 부분으로 고정컵(Fixed cup) 이라고 한다. BB종류에 따라 베어링이 삽입 되어있는 카트리지(cartridge)가 붙어있는 것과 따로 분리가 되는 분리형으로 나뉘며 프레임에 장착할 때 기준이 되는 부분이기도 하다.

left Side Adjustable cup(왼쪽 조절컵)

BB의 왼쪽 컵은 BB의 종류에 따라 조절컵(Adjustable cup) 또는 고정컵(Fixed cup)으로 불린다. 또한 B.B를 장착할 때 카트리지를 고정시켜 주는 역할을 한다.

스핀들(spindle)

스핀들은 BB의 가장 중앙에 위치한 중심축으로 크랭크 셋이 장착되는 부분이다. BB종류에 따라 카트리지(cartridge)가 붙어 있는 것과 따로 분리되는 방식이 있다.



- 아래 표는 현재 국제적으로 사용되고 있는 BB의 텝 규격과 BB가 잠기는 방향을 나타낸 표다.

STANDARD

THREADING

FIXED CUP

오른쪽 고정컵

ADJUSTABLE CUP

왼쪽 조절컵

ISO

1.375"x 24 TPI

1.370"x 24 TPI

왼쪽으로 잠김

오른쪽으로 잠김

Italian

36mm x 24 TPI

오른쪽으로 잠김

오른쪽으로 잠김

ISIS Overdrive

M48 x 1.5

왼쪽으로 잠김

오른쪽으로 잠김



BB(Bottom Bracket)의 종류와 부분 명칭

아래 그림은 ISO 카트리지(cartridge)타입 BB의 부분 명칭이다.

Cartridge type bottom bracket

- BB Cartridge(카트리지 타입 비비)

BB Cartridge(카트리지타입)은 말 그대로 카트리지 안에 베어링이 삽입 되어 있는 BB를 말한다. 대표적으로 시마노사의 BB를 들 수 있으며 제조사들이 이와 같은 방식의 BB를 생산하고 있다. 시마노사의 BB에는 액슬 길이 등의 정보가 표기 되어 있으나 타사제품에는 표기되어 있지 않은 경우도 있다. 따라서 BB와 크랭크 셋의 호환성은 정확한 BB 선택을 위하여 측정이나 제조사의 제원 표를 확인할 필요가 있다.

Taper axle BB Cartridge

- Taper axle BB Cartridge(카트리지타입 테이퍼 액슬)BB

사각 엑슬은 오랜 전통을 가지고 있는 ISO 표준으로 시마노 등 여러 제조사들이 이와 같은 엑슬 구조의 BB를 만들어 내고 있다.

- Taper axle (테이퍼 엑슬)의 종류

1. Taper axle은 테이퍼 엑슬 어져스터블 BB에 많이 쓰인다.

 2. Taper axle (테이퍼액슬)

- 어저스터블 BB에 많이 쓰이는 ADJUSTABLE CUP과 베어링

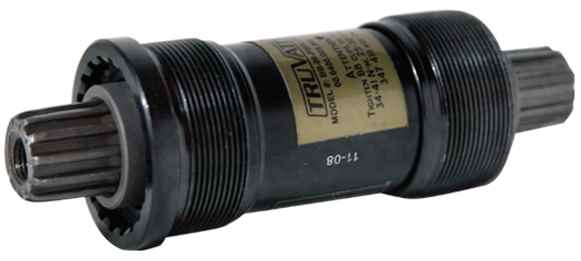

ISIS BB Cartridgez(카트리지 타입)

- ISIS BB Cartridge(카트리지타입)

ISIS BB Cartridge(카트리지타입)은 레이스페이스, 트루바티브, FAS등 제조사 들이 생산 하고 있는 링크 형식 이다.



External Cup Type(비비컵이 비비쉘 외부에 장착되는 일체형 방식)

1. Shimano Hollow Tech II Crank set & BB

2003년 시마노사에서 출시된 새로운 방식의 B.B이며, 이것은 베어링이 비비쉘 바깥쪽에 위치하게 되어 있어 기존의 Cartridge(카트리지타입) 보다 넓은 폭의 베어링을 사용하여 페달링을 할 때 발생하는 좌, 우 롤링을 최소화 할 수 있게 되었다. 또한 한 가지 모델(사이즈)로 만들어 스페이서를 사용하여 68 73mm 비비쉘에 호환이 될 수 있도록 설계되었다. 이로서 기존의 카트리지 타입에서의 복잡한 사이즈 문제를 해결 할 수 있게 되었다. 이것은 현재 시마노사의 부품 Deore, LX, XT, XTR 등과 로드바이크 부품에 사용되고 있다.

Shimano Hollow Tech II Crank set & BB

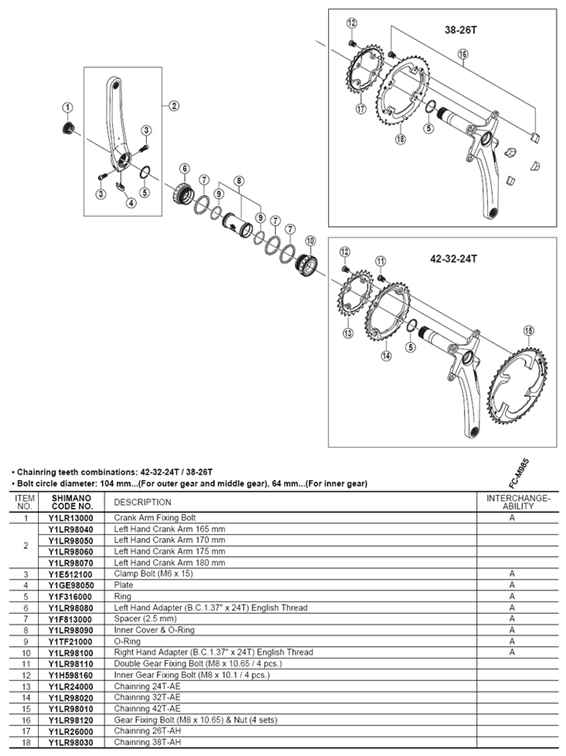

아래그림은 2010형 시마노 XTR 할로우텍 시스템의 분해도 이다

시마노  XTR  할로우텍 시스템의 분해도

--------------------------------------------------------------------------------------------------------------
