고급 자전거 프레임 3대 요소

by 자동차 전문 교육 자동차 역사가 2021. 3. 5.
반응형

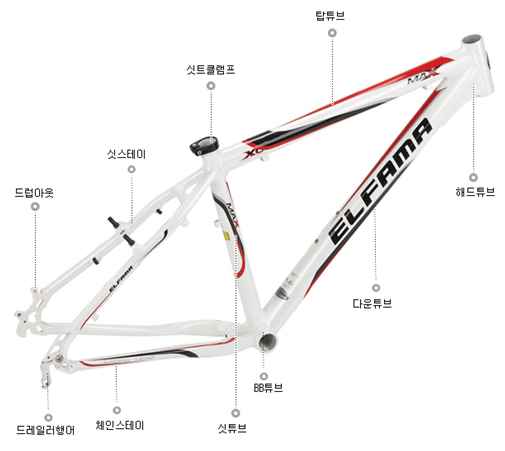

자전거 프레임(frame) 명칭

고급 자전거 프레임 3대 요소

① 강성(Rigidity)

강성은 프레임의 구조 및 디자인(모양)변화 에 대한 저항력을 뜻한다.

다시 말해 강성은 휘지(구조가 변하지 않는)않는 저항력을 말한다.

강성은 자전거의 주행을 효율 적으로 높여 준다.

② 무게(Weight)

고급 자전거는 프레임이 차지하는 무게 비율은 약 20% 정도 이다.

고급 자전거에서 무게는 중요 한 요소 중 하나이다.

③ 내구성(Durability)

아무리 가볍고 강성이 좋아도 내구성이 떨어지면 좋은 프레임 이라 할 수 없다.

1-3 프레임 튜브의 디자인

1) 일반 튜브

일반튜브는 말 그대로 프레임 튜브의 형태가 일반적인 파이프로 만들어진 튜브이다.

2) 오버사이즈 튜브(Oversize tube)

일반 튜브보다 두꺼운 튜빙으로 만들어진 프레임을 말한다.

3) 더블 버티드 튜브(Double-hutted Tube)

프레임 튜브의 양쪽 끝이 두껍게 튜빙된 튜브를 이용하여 제작한 프레임을 말한다.

1-4 프레임 부분별 명칭

1) 프레임 디자인

- 프레임 디자인에 있어 고려해야 할 기본 사항 6 가지 -

① 시트 튜브의 각도 ② 헤드 튜브의 각도 ③ 체인 스테이의 길이 ④ 드롭 ⑤ 휠 베이스 ⑥ 튜브의 두께로 이들 프레임 각도의 변화에 따라 자전거의 특성과 용도가 달라진다. 그러므로 위의 6가지 기본 사항이 프레임 제작에 있어 가장 기초 적인 사항 이라 할 수 있다.

2) 프레임의 각도와 명칭

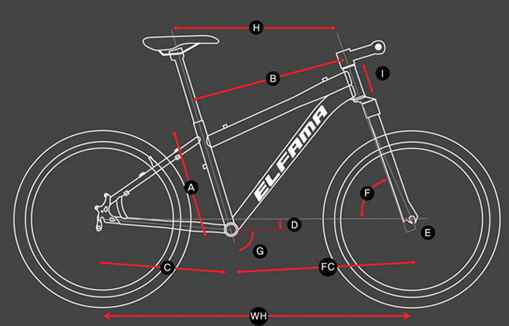

자전거 주요 부위 구분(출처: ELFAMA)

ⓐ 시트 튜브의 각도

ⓑ 헤드 튜브의 각도

ⓒ 탑튜브 길이

ⓓ 시트 튜브 높이

ⓔ 체인 스테이 길이

ⓕ 포크 레이크(포크의 각도)

ⓖ 바텀 브래킷 해이트(BB 센터와 지면과의 거리)

ⓗ 휠 베이스(, 뒤 바퀴의 거리)

ⓘ 트레일(, 허브 중심과 헤드 튜브 중심의 폭)

ⓙ 탑튜브의 센터와 지면과의 수직거리(높이)

ⓚ 드롭(BB의 중심의 앞, 뒤 허브의 중심을 있는 선과 떨어진 거리)
